LumiScan File Transfer Runner

Der Runner sendet die erzeugten und annotierten Bilder an die Trainer, um die neuronalen Netzwerke weiter zu verbessern, und empfängt die neuronalen Netzwerke vom Trainer zurück.

Benutzeroberfläche

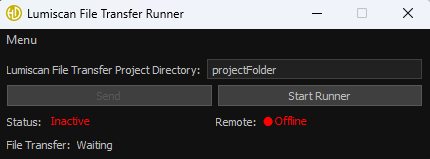

Die verschiedenen Elemente der Benutzeroberfläche sind unten in Abb. 25 dargestellt.
Sie sind in der folgenden Tabelle 13 erläutert.

Ein Softwarefenster mit dem Titel LumiScan File Transfer Runner zeigt ein Projektverzeichnis mit dem Namen projectFolder, eine deaktivierte Send-Schaltfläche, eine aktive Start-Runner-Schaltfläche sowie Statusanzeigen für inaktiven Status und offline Remote-Verbindung in Rot, mit wartendem Dateitransfer Ein Softwarefenster mit dem Titel LumiScan File Transfer Runner zeigt ein Projektverzeichnis namens projectFolder mit Statusanzeigen für inaktiven Status und offline Remote-Verbindung sowie Schaltflächen zum Senden und Starten des Runners

Nr. Beschreibung

1

Pfad zu Ihrem LumiScan-File-Transfer-Projektverzeichnis.

2

Schaltfläche zum Senden der Bilder an den Trainer.

3

Schaltfläche zum Starten/Stoppen des Runners.

4

Anzeige, ob der Runner gestartet wurde oder nicht.

5

Anzeige, dass der Trainer gestartet und verbunden ist.

6

Anzeige des aktuellen Status des Runners.

Tabelle 13: LumiScan File Transfer Runner: Standard-Benutzeroberfläche

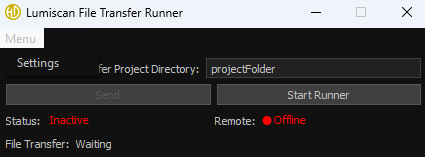

So verwenden Sie den Runner:

  1. Legen Sie das LumiScan-File-Transfer-Projektverzeichnis fest.

  2. Klicken Sie auf die Schaltfläche Menü.

  3. Klicken Sie auf Einstellungen.

Ein Softwarefenster mit dem Titel LumiScan File Transfer Runner zeigt ein Projektverzeichnis namens projectFolder mit Status inaktiv, wartendem Dateitransfer und Remote offline in Rot

  1. Konfigurieren Sie die Netzwerkeinstellungen.

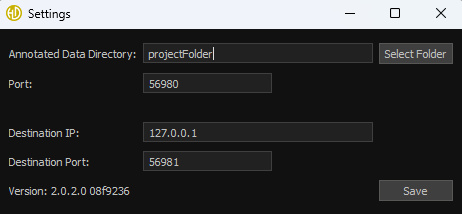

Einstellungen

Sie können in Einstellungen die folgenden Parameter festlegen:

  • Annotated Data Directory: Verzeichnis der Runner-Projekte. Alle Bilder, Netzwerke und Konfigurationsdateien für den Runner finden Sie hier.

  • Port: Der Netzwerkport, an dem dieses Tool auf eingehende Dateiübertragungen wartet. Dieser Port sollte im Trainer als Zielport verwendet werden.
    Erkundigen Sie sich bei Ihrer IT-Abteilung, welche Ports Sie verwenden können und welche in Ihren Firewall-Einstellungen erlaubt sind.

  • Destination IP: Die IPv4-Adresse des Systems, auf dem der Trainer läuft. Erkundigen Sie sich bei Ihrer IT-Abteilung nach der korrekten Adresse.

  • Destination-Port: Der Netzwerkport, an dem der Trainer auf eingehende Verbindungen wartet.

Wenn Sie auf die Schaltfläche Save klicken, werden die Einstellungen geprüft. Tritt ein Fehler auf, wird eine Meldung angezeigt, die erläutert, welche Einstellung fehlerhaft ist (Abb. 28).

Ein Software-Einstellungsfenster zeigt Felder für das annotierte Datenverzeichnis, Port, Ziel-IP und Ziel-Port sowie eine Save-Schaltfläche mit Versionsinformationen Eine Software-Fehlermeldung weist auf ungültige Einstellungen wegen fehlender Ordner für Projekt, networks und training_data hin

Wurden alle Einstellungen erfolgreich geprüft, werden sie in der Registry gespeichert und beim nächsten Programmstart automatisch geladen.

Dateitransfer

Haben Sie den Runner eingerichtet und die Einstellungen erfolgreich gespeichert, können Sie den Runner starten:

  1. Klicken Sie auf die Schaltfläche Start Runner.

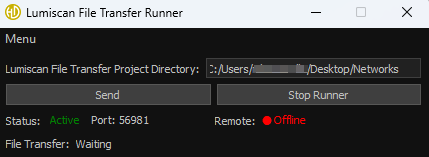

  2. Der Status wechselt zu Active (Abb. 29).

  3. Neben dem Status wird der Parameter Port mit der Adresse angezeigt, von der die Daten gesendet werden.

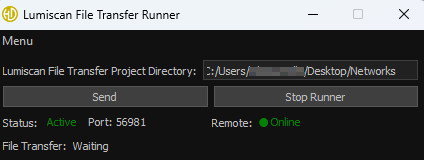

  4. Ist die Verbindung zum Trainer erfolgreich, erscheint die Meldung Online auf der Remote-Anzeige (Abb. 30).

  5. Nun können Sie auf Send klicken, um die von der Runner-Software aufgenommenen Bilder an den Trainer zu senden.

Ein Softwarefenster mit dem Titel LumiScan File Transfer Runner zeigt einen Projektverzeichnispfad, Schaltflächen zum Senden und Stoppen des Runners sowie Statusanzeigen mit lokalem Status aktiv in Grün und Remote-Status offline in Rot Ein Softwarefenster mit dem Titel LumiScan File Transfer Runner zeigt einen Projektverzeichnispfad, Schaltflächen zum Senden und Stoppen des Runners sowie Statusanzeigen mit aktivem Status und online Remote-Verbindung bei wartendem Dateitransfer

Der Runner löscht Bilder aus dem Runner-Ordner erst, nachdem sie erfolgreich übertragen wurden. Neu aufgenommene Bilder werden nicht gelöscht.

Nach erfolgreich abgeschlossener Übertragung wird das Netzwerk im entsprechenden Ordner im Runner-Projektverzeichnis gespeichert.

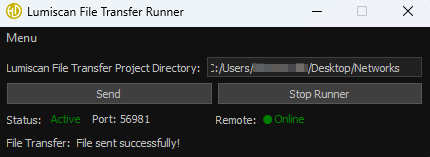

Sendet ein Benutzer ein neues neuronales Netzwerk vom Trainer, informiert der Bildschirm File Transfer über die eingehenden Daten und zeigt den aktuellen Fortschritt der Übertragung an (Abb. 31).

Ein Softwarefenster mit dem Titel LumiScan File Transfer Runner zeigt einen Projektverzeichnispfad, aktiven Status, online Remote-Verbindung und eine Meldung, dass die Datei erfolgreich gesendet wurde
